مقدمه

روش نیلینگ (Soil Nailing)، که در فارسی به آن "میخ‌کوبی خاک" یا "تثبیت خاک با میخ‌های مهندسی" گفته می‌شود، یکی از روش‌های پیشرفته و پرکاربرد در مهندسی ژئوتکنیک برای پایدارسازی شیب‌ها، دیواره‌های گودهای ساختمانی و تثبیت سازه‌های خاکی است. این روش مبتنی بر تقویت درون‌جاذبه‌ای توده خاک است؛ به این معنی که عناصر تقویتی (میخ‌ها) مستقیماً در داخل بدنه‌ی خاک نصب می‌شوند تا خواص مکانیکی خاک را بهبود بخشند.

هدف اصلی نیلینگ، افزایش مقاومت برشی خاک در ناحیه‌ای است که تحت تنش‌های برشی قرار دارد، معمولاً در نزدیکی سطح آزاد شیب یا دیواره گود. با نصب این میخ‌ها در فواصل مشخص و با زاویه‌ای بهینه، یک توده خاک مسلح‌شده ایجاد می‌شود که در برابر نیروهای محرک لغزش، پایداری لازم را کسب می‌کند.

تاریخچه و مفهوم کلی

توسعه روش نیلینگ به دهه‌های پایانی قرن بیستم بازمی‌گردد. این روش برای اولین بار به طور سیستماتیک در اواخر دهه‌ی ۱۹۷۰ میلادی توسط محققان و مهندسان در آلمان و سپس در فرانسه مورد مطالعه و اجرای آزمایشی قرار گرفت. نیاز به روش‌هایی سریع‌تر و اقتصادی‌تر برای اجرای گودبرداری‌های شهری، محرک اصلی توسعه این تکنیک بود.

مفهوم اساسی: تقویت درون‌جاذبه‌ای

برخلاف دیوارهای نگهدارنده وزنی (مانند دیوارهای وزنی یا حائل‌های سنگین) که نیروهای رانش خاک را از طریق وزن سازه خنثی می‌کنند، نیلینگ بر اصل تقویت توده خاک متکی است.

المان‌های تقویتی (میخ‌ها) اغلب از میله‌های فولادی پرمقاومت (به صورت میلگرد یا کابل) تشکیل شده‌اند که با تزریق ملات سیمانی در داخل آن‌ها، چسبندگی محکمی با خاک اطراف برقرار می‌کنند. این میخ‌ها با ایجاد تنش‌های فشاری و برشی در خاک، یک توده خاک مسلح (Reinforced Soil Mass) ایجاد می‌کنند که به صورت یکپارچه عمل می‌کند.

در یک دیواره نیل شده، دو جزء اصلی برای رسیدن به پایداری وجود دارد:

1. تقویت‌کننده‌های داخلی (Internal Reinforcement): همان میخ‌های فولادی (Nails) که داخل خاک تعبیه می‌شوند.

2. پوسته سطحی (Facing System): که وظیفه کنترل فرسایش سطحی، مهار ریزش‌های کوچک و انتقال بار از سطح خاک به میخ‌ها را بر عهده دارد. این پوسته معمولاً از شاتکریت (بتن پاششی) به همراه مش فولادی تشکیل می‌شود.

تئوری پایداری: پایداری در روش نیلینگ بر اساس دو حالت حدی (Limit States) ارزیابی می‌شود:

1. حالت حدی شکست درونی (Internal Stability): شامل لغزش یا شکست چرخشی ناشی از عدم کفایت مقاومت کششی میخ‌ها یا کاهش چسبندگی بین نیل و خاک.

2. حالت حدی شکست بیرونی (External Stability): شامل لغزش کلی توده خاک مسلح شده نسبت به خاک‌های مجاور یا واژگونی (که در طراحی‌های عمیق باید مورد بررسی قرار گیرد).

مراحل اجرایی نیلینگ

اجرای موفقیت‌آمیز روش نیلینگ نیازمند رعایت دقیق توالی مراحل است. این روش یک فرآیند بالا به پایین (Top-Down) است، به این معنی که کار از بالاترین سطح شروع شده و به تدریج در عمق پیش می‌رود.

۱. نقشه‌برداری اولیه و آماده‌سازی سایت

ابتدا باید مشخصات خاک‌شناسی، سطح آب زیرزمینی (GWL) و محدودیت‌های اجرای پروژه به دقت مشخص شود.

۲. خاک‌برداری مرحله‌ای (Excavation)

خاک‌برداری به صورت مرحله‌ای و با ارتفاع محدود انجام می‌شود. ارتفاع هر مرحله معمولاً بین ۱ تا ۲.۵ متر است و این ارتفاع به مقاومت ذاتی خاک و طراحی اولیه بستگی دارد. این مرحله باید با دقت و کنترل کامل انجام شود تا از ریزش ناگهانی لبه‌های گود جلوگیری شود.

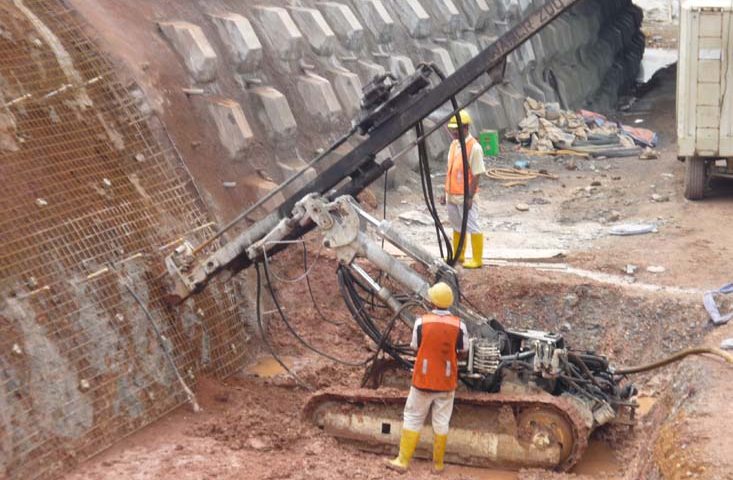

۳. حفاری گمانه‌ها (Drilling of Boreholes)

پس از رسیدن به سطح مورد نظر برای نصب میخ‌ها، حفاری برای قرار دادن نیل‌ها آغاز می‌شود.

• زاویه حفاری: نیل‌ها معمولاً با زاویه‌ای بین ۵ تا ۲۰ درجه نسبت به سطح افق به داخل شیب یا دیواره گود حفاری می‌شوند. زاویه انتخابی باید به گونه‌ای باشد که بیشترین نیروی کششی مؤثر را در مقابل نیروی رانش خاک فراهم کند.

• قطر و عمق: قطر گمانه‌ها معمولاً بین ۶۰ تا ۲۰۰ میلی‌متر است. عمق میخ‌ها بر اساس محاسبات طراحی تعیین می‌شود و معمولاً در عمق نهایی به خاک مقاوم‌تر یا به عمقی که نیروی رانش ناچیز است، ختم می‌گردد.

• تکنیک حفاری: بسته به نوع خاک، ممکن است از روش‌های حفاری خشک، با استفاده از گل حفاری (Drilling Mud) یا هوا استفاده شود. در خاک‌های با نفوذپذیری بالا، استفاده از دوغاب برای جلوگیری از ریزش دیواره چاهک موقتاً ضروری است.

۴. جاگذاری المان فولادی (Nail Installation)

پس از اتمام حفاری، نیل (میلگرد فولادی پرمقاومت یا کابل) در مرکز گمانه قرار داده می‌شود. نیل‌ها اغلب دارای آج‌های مارپیچ هستند تا چسبندگی بیشتری با ملات ایجاد کنند.

۵. تزریق دوغاب سیمان (Grouting)

این مرحله برای ایجاد پیوند کامل و انتقال بار بین نیل و خاک اطراف حیاتی است.

• ترکیب دوغاب: معمولاً از مخلوط سیمان پرتلند، آب و در مواردی افزودنی‌های کاهنده نسبت آب به سیمان استفاده می‌شود. نسبت آب به سیمان (W/C) باید پایین نگه داشته شود تا مقاومت فشاری بالایی حاصل شود و از شسته شدن سیمان جلوگیری گردد.

• روش تزریق: تزریق معمولاً از پایین‌ترین نقطه گمانه به سمت بالا (Bottom-Up) و تحت فشار کنترل شده انجام می‌شود (روش لوله‌مانتله یا Overlapping Sleeves). هدف، پر کردن کامل فضای خالی اطراف نیل و جابجایی هوای محبوس است. فشار تزریق باید به قدری باشد که خاک اطراف متخلخل نشود (Hydrofracturing).

۶. اجرای پوسته سطحی (Facing Construction)

پس از سخت شدن ملات نیل‌ها در سطح، سیستم محافظتی سطح اجرا می‌شود:

• نصب صفحه کلاهکی (Bearing Plate): یک صفحه فلزی کوچک بر روی سر نیل نصب می‌شود که وظیفه انتقال نیروی کششی نیل به پوسته بتنی را دارد.

• نصب مش فولادی: یک شبکه مش فولادی (معمولاً از نوع بافته شده یا مش جوشی) بر روی سطح خاک نصب می‌شود تا تنش‌ها را به صورت یکنواخت توزیع کند و از ریزش ذرات سست خاک جلوگیری کند.

• اجرای شاتکریت (Shotcrete Application): بتن با فشار بالا بر روی مش پاشیده می‌شود. شاتکریت باید دارای مقاومت مشخصی باشد و به اندازه کافی ضخیم اجرا گردد تا خواص محافظتی و سازه‌ای لازم را فراهم کند.

۷. تکرار چرخه‌ی اجرایی

پس از تکمیل عملیات نیلینگ در یک مرحله، مرحله بعدی خاک‌برداری آغاز می‌شود و چرخه‌ی ۱ تا ۶ تکرار می‌شود تا عمق نهایی گود حاصل شود.

مزایا و معایب روش نیلینگ

مانند هر تکنیک مهندسی دیگری، نیلینگ نیز دارای مجموعه‌ای از مزایا و محدودیت‌ها است که انتخاب آن را در پروژه‌های مختلف تعیین می‌کند.

✅ مزایا:

1. سرعت بالا در اجرا: روش اجرا به صورت بالا به پایین (Top-Down) امکان می‌دهد که همزمان با اجرای نیل‌ها، عملیات ساخت فونداسیون در زیر شروع شود، که این امر زمان کلی ساخت را به شدت کاهش می‌دهد.

2. مقرون‌به‌صرفه بودن: در مقایسه با روش‌های سازه‌ای سنتی مانند دیوارهای دیافراگمی یا سپرکوبی، نیلینگ اغلب از نظر هزینه اقتصادی‌تر است، به ویژه در خاک‌های متوسط.

3. انعطاف‌پذیری بالا: قابلیت اجرا در انواع خاک‌ها (مخلوط، ماسه‌ای، رسی) وجود دارد. همچنین، امکان انحنا دادن به دیواره و اجرای گودهای پیچیده هندسی فراهم است.

4. عدم اشغال فضای کار در پایین: برخلاف روش‌هایی که سازه نگهبان در پایین گود فضایی اشغال می‌کند، نیلینگ اجازه دسترسی کامل به کف گود را می‌دهد.

5. سازگاری با محیط: در برخی موارد (مانند نیلینگ شیب‌ها)، نیاز به سازه بتنی حجیم در سطح وجود ندارد و تنها یک پوسته نازک اجرا می‌شود.

⚠️ معایب و محدودیت‌ها:

1. نیاز به کنترل دقیق تزریق دوغاب: کیفیت و انسجام دوغاب سیمان مستقیماً بر نیروی اصطکاکی نیل با خاک تأثیر می‌گذارد. کنترل فشار و کیفیت اختلاط حیاتی است.

2. عملکرد ضعیف در خاک‌های خاص: در خاک‌های بسیار سست (مانند لایه‌های بسیار نرم یا ماسه‌های ریزدانه سست) یا خاک‌های بسیار اشباع، دستیابی به چسبندگی مناسب بین نیل و خاک دشوار است یا ریسک آبشستگی (Washout) در حین حفاری افزایش می‌یابد.

3. تداخل با تأسیسات زیرسطحی: وجود کابل‌ها، لوله‌ها یا فونداسیون‌های قدیمی در مسیر حفاری نیل‌ها، اجرای روش را مختل کرده و نیاز به تغییرات پیچیده در طرح دارد.

4. پیچیدگی در خاک‌های دارای سنگ: حفاری در نزدیکی بستر سنگی یا قلوه‌سنگ‌ها می‌تواند بسیار دشوار، کند و هزینه‌بر باشد.

5. حساسیت به سطح آب زیرزمینی: در صورت بالا بودن سطح آب، نیاز به آب‌بندی موقت یا استفاده از روش‌های پیچیده‌تر برای جلوگیری از رقیق شدن دوغاب در حین تزریق وجود دارد.

کنترل کیفی و پایش عملکرد

کنترل کیفیت (QC) و پایش (Monitoring) بخش جدایی‌ناپذیر از طراحی و اجرای موفق نیلینگ است تا از دستیابی به عملکرد مورد انتظار اطمینان حاصل شود.

کنترل کیفیت عناصر تقویتی (نیل‌ها)

مقاومت نهایی یک نیل به دو عامل بستگی دارد: مقاومت کششی فولاد و مقاومت اصطکاکی (چسبندگی) با خاک.

1. آزمایش باربری نیل در محل (Pull-out Test):
   این آزمایش استانداردترین روش برای ارزیابی عملکرد نیل‌ها در سایت است. پس از اجرای نیل و تزریق دوغاب، یک بار کششی تدریجی به سر نیل اعمال می‌شود و میزان جابجایی بر حسب زمان ثبت می‌گردد.

   • تست دائمی (Proof Test): اعمال باری معادل ۱.۵ تا ۲ برابر نیروی طراحی نیل برای اطمینان از عملکرد صحیح.

   • تست توسعه‌ای (Diagnostic Test): برای تعیین منحنی بار-جابجایی و شناسایی محدودیت‌های سیستم.

2. کنترل کیفیت تزریق: نظارت بر فشار و حجم دوغاب تزریق شده در حین اجرا، و آزمایش‌های مقاومت فشاری نمونه‌های دوغاب سخت شده (Cubes) انجام می‌شود.

پایش عملکرد سازه نگهبان (Monitoring)

پایش به منظور اطمینان از اینکه جابجایی‌های دیواره در محدوده‌های قابل قبول باقی می‌مانند، اجرا می‌شود.

1. پیمایش (Surveying): نصب نقاط مرجع در طول و عرض و همچنین بر روی سطح دیواره جهت اندازه‌گیری تغییر مکان‌های افقی و عمودی در طول زمان (معمولاً با توتال استیشن).

2. استرین گیج‌ها (Strain Gauges): نصب بر روی سطح نیل‌ها (پس از برداشتن پوسته شاتکریت در نقاط مورد نیاز) برای اندازه‌گیری میزان کشش ایجاد شده در المان فولادی.

3. پایه‌های آبسنج (Inclinometer Tubes): برای اندازه‌گیری پروفیل جابجایی در عمق گود، به ویژه در نزدیکی لبه دیواره.

کاربردهای رایج

روش نیلینگ به دلیل انعطاف‌پذیری و کارایی اقتصادی، در طیف وسیعی از پروژه‌های عمرانی مورد استفاده قرار می‌گیرد:

• تثبیت گودهای عمیق شهری: یکی از رایج‌ترین کاربردها، اجرای گودبرداری‌های عمیق در محیط‌های شهری با محدودیت فضا در مجاورت ساختمان‌های حساس است.

• تقویت دیواره تونل‌ها: در بخش‌هایی از مسیر تونل که خاک ضعیف یا دارای نفوذپذیری بالا است، نیلینگ می‌تواند به عنوان سازه موقت یا دائمی (به ویژه در روش "Drill and Nail") به کار رود.

• پایداری شیب‌های جاده‌ای و کوهستانی: برای جلوگیری از لغزش‌های سطحی یا عمیق در شیب‌های خاکی یا سنگی، نیلینگ سطحی (که اغلب بدون شاتکریت اجرا می‌شود) استفاده می‌شود.

• تثبیت ترانشه در پروژه‌های زیرساختی: هنگام اجرای زیرگذرها، کانال‌ها یا رمپ‌های ورودی و خروجی بزرگراه‌ها.

نتیجه‌گیری

روش نیلینگ (Soil Nailing) به عنوان یک تکنیک موثر در مهندسی ژئوتکنیک مدرن، توانسته است راه حلی سریع، قابل کنترل و اقتصادی برای پایدارسازی گودها و شیب‌ها ارائه دهد. این روش با تبدیل توده خاک ناپایدار به یک ساختار مسلح‌شده با قابلیت خوداتکایی، ایمنی پروژه‌های عمرانی را به شکل قابل توجهی ارتقا می‌دهد. موفقیت نهایی پروژه نیلینگ وابستگی شدیدی به درک دقیق رفتار خاک، طراحی دقیق المان‌های تقویت‌کننده، و اجرای فنی صحیح مراحل حفاری، تزریق و اجرای پوسته دارد؛ در کنار آن، پایش مستمر عملکرد برای تضمین پایداری بلندمدت حیاتی است.
