مقدمه

اسپرینکلر یا آب‌پاش، یکی از ابزارهای حیاتی و پرکاربرد در دو حوزه اصلی است: سیستم‌های آبیاری (کشاورزی، فضای سبز، باغبانی) و سیستم‌های اطفای حریق (ایمنی ساختمان‌ها و صنایع). این وسیله با تبدیل جریان آب تحت فشار به قطرات ریز و یکنواخت، امکان توزیع مؤثر آب را فراهم می‌آورد. کاربرد صحیح اسپرینکلرها نقشی محوری در دستیابی به اهداف مهمی چون صرفه‌جویی قابل توجه در مصرف آب، بهینه‌سازی نفوذ رطوبت در خاک، افزایش بهره‌وری محصول و مهم‌تر از همه، حفظ جان و مال در برابر بلایای آتش‌سوزی ایفا می‌کند. این سند به تشریح جامع ماهیت، انواع، عملکرد و ملاحظات فنی مربوط به اسپرینکلرها می‌پردازد.

تعریف اسپرینکلر

اسپرینکلر دستگاهی مکانیکی یا الکترومکانیکی است که به شبکه لوله‌کشی آب متصل می‌شود و وظیفه دارد آب ذخیره‌شده تحت فشار را دریافت کرده و آن را به محیط اطراف به‌صورت توزیع‌شده و پاششی هدایت کند.

اجزای اصلی یک اسپرینکلر:

1. بدنه (Body): ساختار اصلی که نازل و سایر مکانیزم‌ها روی آن نصب می‌شوند.

2. نازل (Nozzle): بخشی که شکل و الگوی پاشش آب را تعیین می‌کند (دبی خروجی).

3. مکانیزم فعال‌سازی: شامل فنر، اهرم یا المنت حرارتی که بسته به نوع اسپرینکلر، مسیر آب را کنترل می‌کند.

4. لوله ورودی (Inlet): اتصال به شبکه تأمین آب.

تفاوت کلیدی در عملکرد:

• در آبیاری: اسپرینکلرها برای پوشش دادن سطح وسیع با دبی مشخص و فشار عملیاتی معین طراحی شده‌اند.

• در اطفای حریق: اسپرینکلرها پس از رسیدن به دمای آستانه (Trigger Temperature)، فعال شده و جریان آب را برای خاموش کردن آتش آزاد می‌کنند.

انواع اسپرینکلر بر اساس کاربرد

اسپرینکلرها بر اساس وظیفه‌ای که بر عهده دارند، به دو دسته عمده تقسیم می‌شوند که ساختار و مواد تشکیل‌دهنده آن‌ها تفاوت‌های بنیادینی دارد.

۱. اسپرینکلر آبیاری کشاورزی و فضای سبز

این دسته بر اساس مکانیزم حرکت و الگوی توزیع آب دسته‌بندی می‌شود و هدف اصلی آن تأمین آب مورد نیاز گیاهان است.

الف) اسپرینکلرهای ثابت (Spray Heads)

این مدل‌ها آب را به‌صورت یک الگوی نیم‌دایره یا دایره کامل (با زاویه ثابت) اسپری می‌کنند.

• ویژگی‌ها: فشار عملیاتی پایین‌تر، قطر پاشش محدود (معمولاً زیر ۵ متر)، مناسب برای فضاهای کوچک و چمن‌زنی.

• مزیت: آب را به‌صورت قطرات بسیار ریز و یکنواخت توزیع می‌کنند.

ب) اسپرینکلرهای نوسانی یا چکشی (Impact Sprinklers)

این اسپرینکلرها با استفاده از یک بازوی متحرک که توسط جریان آب به عقب و جلو پرتاب می‌شود، کل مسیر را پوشش می‌دهند.

• ویژگی‌ها: برد پرتاب زیاد (تا ۲۰ متر یا بیشتر)، مناسب برای مزارع بزرگ و زمین‌های ورزشی.

• نقطه ضعف: به دلیل ضربه بازو، صدای زیادی تولید کرده و قطرات بزرگ‌تری تولید می‌کنند که مستعد انحراف توسط باد هستند.

ج) اسپرینکلرهای چرخان یا روتور (Rotor Sprinklers)

این اسپرینکلرها با چرخش آرام و مداوم یک یا چند بازو، آب را در یک دایره بزرگ پرتاب می‌کنند.

• ویژگی‌ها: پوشش‌دهی عالی در فواصل زیاد، توانایی تنظیم زاویه چرخش (از ۳۶۰ درجه تا الگوهای قابل تنظیم)، بازدهی بالا.

• فرمول عملکرد تقریبی (دبی): [ Q = \frac{\pi D^2}{4} \cdot v ] که در آن $Q$ دبی، $D$ قطر نازل، و $v$ سرعت خروج آب است.

د) اسپرینکلرهای پنهان‌شونده (Pop-Up Sprinklers)

این مدل‌ها در زیر زمین نصب می‌شوند و تنها هنگام فعال شدن سیستم آبیاری، سر آن‌ها به بالا (پاپ‌آپ) می‌آید و پس از پایان کار، به داخل زمین بازمی‌گردند تا مانع تردد نشوند.

• کاربرد: زمین‌های چمن‌کاری، پارک‌ها و فضای سبز خانگی.

• انواع نازل‌ها: پروانه‌ای (Rotor Nozzle) و اسپری ثابت (Fixed Spray Nozzle).

ه) اسپرینکلرهای مه‌پاش (Micro-Sprayers/Foggers)

این نوع برای تولید قطرات بسیار ریز (شبه مه) در محیط‌های بسته یا گلخانه‌ها طراحی شده‌اند.

• کاربرد: رطوبت‌رسانی دقیق به گیاهان حساس یا سیستم‌های خنک‌کننده.

۲. اسپرینکلر اطفای حریق (Fire Sprinklers)

این سیستم‌ها بخشی حیاتی از سیستم‌های حفاظت فعال در برابر آتش‌سوزی هستند و بر اساس استانداردهایی مانند NFPA 13 طراحی می‌شوند. عملکرد آن‌ها کاملاً وابسته به دما است.

مکانیزم فعال‌سازی حرارتی

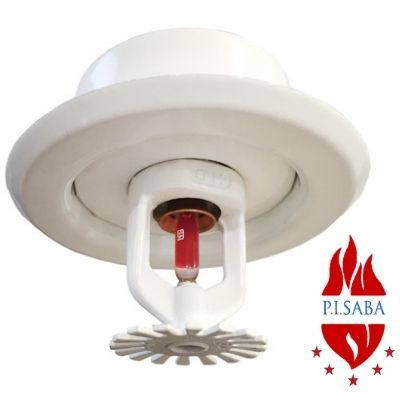

قلب اسپرینکلر حریق، یک جزء حساس به حرارت است که معمولاً از نوع حباب شیشه‌ای پر شده از مایع (Glass Bulb) یا پیوند ذوب شونده (Fusible Link) است.

1. حباب شیشه‌ای: حاوی مایعی است که با افزایش دما منبسط شده و فشار داخلی حباب را به نقطه‌ای می‌رساند که شیشه شکسته شود (معمولاً در دمای ۶۸ درجه سانتی‌گراد یا بالاتر). هر رنگ مایع نشان‌دهنده دمای فعال‌سازی مشخصی است.

2. پیوند ذوب شونده: دو قطعه فلزی هستند که توسط یک لحیم خاص به هم متصل شده‌اند. با رسیدن به دمای ذوب لحیم، اتصال قطع شده و آب آزاد می‌شود.

انواع اسپرینکلر حریق بر اساس جهت‌گیری:

نوع اسپرینکلرجهت‌گیری نصبکاربرد اصلیرو به بالا (Upright)نصب شده روی لوله و به سمت بالا باز می‌شود. آب به سقف برخورد کرده و سپس پخش می‌شود.معمولاً در فضاهای صنعتی یا مناطقی که لوله‌کشی باید در معرض دید باشد.رو به پایین (Pendent)نصب شده به سمت پایین سقف. رایج‌ترین نوع در دفاتر و ساختمان‌های مسکونی.حفاظت از فضای زیر خود.دیواری (Side Wall)نصب شده به صورت افقی روی دیوار.مناسب برای اتاق‌های هتل یا راهروها که نصب اسپرینکلرهای سقفی مطلوب نیست.مخفی (Concealed)با یک پوشش تزئینی همرنگ سقف پوشیده شده است. پوشش قبل از فعال شدن می‌افتد.استفاده در محیط‌های اداری لوکس که زیبایی بصری مهم است.

نحوه کار اسپرینکلر (تحلیل فنی)

۱. در سیستم‌های آبیاری (تحلیل هیدرولیکی)

عملکرد اسپرینکلرها به توازن بین فشار ورودی، دبی خروجی و منطقه تحت پوشش بستگی دارد. فشار ناکافی منجر به عدم پرتاب مناسب و ایجاد مناطق خشک می‌شود، در حالی که فشار بیش از حد باعث هدر رفتن آب و ایجاد قطرات درشت می‌شود.

افت فشار در سیستم:
افت فشار در طول مسیر لوله‌ها ($h_L$) باید با دقت محاسبه شود تا اسپرینکلر انتهایی نیز فشار عملیاتی مناسب را دریافت کند. [ h_L = f \frac{L}{D} \frac{V^2}{2g} ] که در آن $f$ ضریب اصطکاک دارسی-وایسباخ، $L$ طول لوله، $D$ قطر لوله، $V$ سرعت آب و $g$ شتاب جاذبه است.

شعاع پوشش‌دهی ($R$):
این شعاع معمولاً توسط ضریب پاشش (K-Factor) نازل و فشار عملیاتی تعیین می‌شود.

۲. در سیستم‌های اطفای حریق (تحلیل فعال‌سازی)

سیستم‌های اطفای حریق لوله‌تر (Wet Pipe) همیشه پر از آب هستند.

مراحل فعال‌سازی:

1. افزایش دما: آتش‌سوزی باعث افزایش دمای محیط سقف می‌شود.

2. شکستن المنت: هنگامی که دما به دمای آستانه (مثلاً ۶۸ درجه سانتی‌گراد) می‌رسد، المنت حرارتی شکسته یا ذوب می‌شود.

3. آزادسازی آب: فشار آب موجود در لوله، درپوش دهانه اسپرینکلر را کنار زده و آب را با فشار بالا بر روی ناحیه آتش می‌پاشد.

4. کنترل آتش: اسپرینکلر فقط در محلی که حرارت وجود دارد فعال می‌شود و نه کل ساختمان. این ویژگی موجب صرفه‌جویی بسیار زیاد در مصرف آب نسبت به استفاده از شلنگ‌های دستی می‌شود.

مزایای استفاده از اسپرینکلر

استفاده از اسپرینکلرها مزایای چندوجهی در ابعاد اقتصادی، محیط زیستی و ایمنی به همراه دارد:

1. صرفه‌جویی در منابع آب (در آبیاری): توزیع مستقیم آب بر روی ریشه یا منطقه‌ای که نیاز به آبیاری دارد، از هدر رفتن آب به دلیل تبخیر سطحی یا رواناب جلوگیری می‌کند. راندمان آبیاری می‌تواند به بالای ۹۰٪ برسد.

2. افزایش بهره‌وری کشاورزی: آبیاری منظم و کنترل‌شده منجر به رشد یکنواخت‌تر گیاهان و افزایش کیفیت محصول می‌شود.

3. کاهش هزینه‌های نیروی انسانی: سیستم‌های اتوماتیک نیاز به نظارت دائمی را کاهش می‌دهند.

4. ایمنی در برابر آتش‌سوزی: سیستم‌های اطفای حریق می‌توانند در چند ثانیه اول وقوع آتش‌سوزی وارد عمل شوند، زمانی که آتش کوچک است و به راحتی قابل مهار است. این امر تلفات جانی را به شدت کاهش می‌دهد.

5. پوشش یکنواخت: به خصوص در سیستم‌های آبیاری مدرن، توزیع یکنواخت رطوبت تضمین می‌شود.

6. تطابق با محیط زیست: در بسیاری از مناطق خشک، استفاده از اسپرینکلرهای کارآمد (مانند روتورها) برای حفظ محیط زیست ضروری است.

نکات مهم در انتخاب اسپرینکلر

انتخاب نادرست می‌تواند منجر به تخریب محیط زیست (آبیاری بیش از حد یا ناکافی) یا عدم کارایی در شرایط اضطراری (حریق) شود.

الف) ملاحظات در انتخاب اسپرینکلر آبیاری:

• تطابق هیدرولیکی (Uniformity Coefficient): باید اطمینان حاصل کرد که الگوی پاشش اسپرینکلرهای متوالی همپوشانی کافی داشته باشند تا سطح خاک کاملاً مرطوب شود. توصیه می‌شود شعاع پاشش هر اسپرینکلر تقریباً برابر با $1.2$ برابر فاصله بین آن‌ها باشد (همپوشانی ۲۰ درصدی).

• تأثیر باد: در مناطق بادخیز، استفاده از اسپرینکلرهای مه‌پاش یا کم‌ارتفاع با قطرات بزرگ‌تر ترجیح داده می‌شود.

• نوع خاک و شیب زمین: خاک‌های سنگین‌تر (رسی) نیاز به دبی پایین‌تر دارند تا فرصت نفوذ آب فراهم شود. برای خاک‌های شنی، دبی بالاتر با فواصل کمتر ممکن است لازم باشد.

• ضریب سایه‌اندازی (Canopy Interference): در باغات میوه، ارتفاع اسپرینکلر باید طوری تنظیم شود که شاخ و برگ مانع پاشش آب نگردد.

ب) ملاحظات در انتخاب اسپرینکلر اطفای حریق:

• ضریب حفاظت (K-Factor): این ضریب (که متناسب با اندازه دهانه خروجی است) نشان‌دهنده شدت جریان آب است. K-Factorهای بزرگتر آب بیشتری در واحد زمان آزاد می‌کنند و برای فضاهای با ریسک بالا (انبارها) لازم هستند.

• دمای فعال‌سازی: دمای اسپرینکلر باید حدود ۳۰ درجه فارنهایت (۱۷ درجه سانتی‌گراد) بالاتر از حداکثر دمای محیط عملیاتی اتاق باشد تا از فعال‌سازی کاذب جلوگیری شود.

• استانداردها و تأییدیه‌ها: کلیه اسپرینکلرهای حریق باید دارای تأییدیه‌های بین‌المللی مانند UL، FM یا گواهی‌های ملی باشند.

طراحی و محاسبات پیشرفته سیستم آبیاری

در طراحی سیستم‌های مدرن، هدف به حداقل رساندن هدررفت انرژی و به حداکثر رساندن راندمان انتقال است.

محاسبه میزان تبخیر و تعرق (ET):
میزان آب مورد نیاز گیاه ($ET_c$) بر اساس نوع گیاه، منطقه اقلیمی و تبخیر مرجع ($ET_o$) محاسبه می‌شود: [ ET_c = ET_o \times K_c ] که $K_c$ ضریب گیاهی است. سپس، سیستم اسپرینکلر باید طوری طراحی شود که این میزان آب را در یک بازه زمانی مشخص (مثلاً در طول شب یا صبح زود) با لحاظ کردن راندمان سیستم ($\eta$) به خاک برساند.

[ زمان آبیاری (t) = \frac{ET_c \times A}{\text{دبی کل سیستم} \times \eta} ]
که $A$ مساحت تحت آبیاری است.

نگهداری و سرویس دوره‌ای اسپرینکلر

فراموشی نگهداری می‌تواند سیستم را کاملاً ناکارآمد کند.

برای اسپرینکلرهای آبیاری:

1. بازرسی بصری (ماهانه): بررسی نازل‌ها برای اطمینان از عدم انسداد توسط رسوبات معدنی، شن یا بقایای گیاهی.

2. بررسی الگو و فشار (فصلی): اندازه‌گیری فشار آب در نقاط مختلف شبکه و تنظیم مجدد یا تعویض نازل‌ها برای حفظ همپوشانی یکنواخت.

3. شستشوی خطوط: تخلیه دوره‌ای سیستم به‌ویژه پس از تعمیرات لوله‌کشی برای خروج رسوبات.

4. زمستان‌گذرانی (در مناطق سردسیر): تخلیه کامل آب از لوله‌ها (Air Blowing) برای جلوگیری از یخ‌زدگی و ترکیدن لوله‌ها و خود اسپرینکلرها.

برای اسپرینکلرهای اطفای حریق:

1. بازرسی شیر کنترل (ماهانه): اطمینان از بسته بودن صحیح شیر اصلی و عدم نشتی.

2. تست جریان آب (سالانه): انجام تست جریان (Flow Test) برای اطمینان از اینکه منبع آب می‌تواند دبی مورد نیاز سیستم را تأمین کند.

3. کالیبراسیون حرارتی (هر ۵ سال): بررسی اجزای حساس به حرارت (حباب‌ها) یا تعویض پیوندهای ذوب شونده مطابق با دستورالعمل سازنده.

4. تمیزکاری: جلوگیری از تجمع گرد و غبار یا رنگ بر روی اجزای حرارتی، زیرا این مواد می‌توانند زمان فعال‌سازی را به تأخیر اندازند.

جمع‌بندی

اسپرینکلر، چه در نقش یک آب‌رسان دقیق در کشاورزی و چه در نقش یک مدافع سریع در برابر آتش، یک فناوری مبتنی بر اصول هیدرولیک و مکانیک است که مدیریت منابع و حفاظت از دارایی‌ها را متحول ساخته است. درک صحیح از تفاوت‌های ساختاری بین مدل‌های آبیاری و اطفای حریق، انتخاب دقیق بر اساس نیازهای محیطی (فشار، دما، نوع خاک) و اجرای برنامه نگهداری منظم، تضمین‌کننده کارایی بلندمدت و اثربخشی کامل این سیستم‌های حیاتی خواهد بود.
