مقدمه

صنعت ساخت و ساز همواره در جستجوی روش‌هایی بوده است که بتواند با حفظ کیفیت، سرعت اجرا را افزایش داده و هزینه‌ها را به شکلی بهینه مدیریت کند. در دهه‌های اخیر، ظهور سیستم‌های نوین سازه‌ای پاسخی به این نیازها بوده است. یکی از پیشروترین این سیستم‌ها، سازه‌های فولادی سبک یا LSF (Light Steel Frame) است که با اتکا به مهندسی دقیق و فناوری پیشرفته، مسیر جدیدی را در ساخت و ساز مدرن ترسیم کرده است.

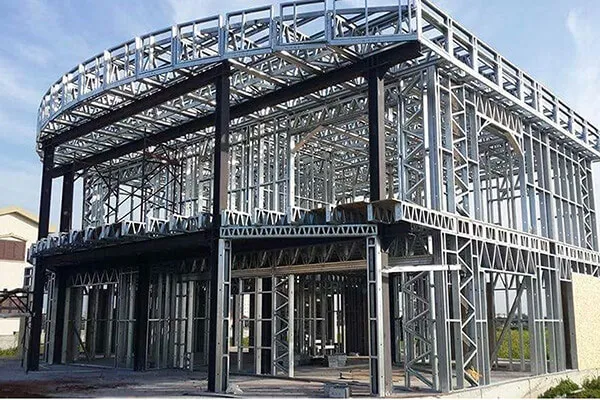

سازه‌های فولادی سبک (LSF) چیست؟

سازه‌های فولادی سبک (LSF) یک سیستم ساختمانی مدرن هستند که اساس آن‌ها بر استفاده از قاب‌های فولادی با مقطع نازک و شکل‌دهی شده در دمای محیط استوار است. این اعضا که از ورق‌های فولادی گالوانیزه با ضخامت کم (معمولاً ۰.۴ تا ۲.۵ میلی‌متر) ساخته می‌شوند، با استفاده از فرآیند نورد سرد (Cold-Formed Steel - CFS) تولید می‌گردند. این مقاطع معمولاً به شکل‌های C (استاد یا Stud) و U (رانر یا Track) بوده و در کارخانه به دقت برش خورده، سوراخ‌کاری و آماده‌سازی می‌شوند تا در محل پروژه، به سرعت مونتاژ گردند.

تفاوت با سازه‌های سنتی

درک اهمیت LSF مستلزم مقایسه آن با سیستم‌های سنتی رایج است:

1. در مقایسه با بتن مسلح: سازه‌های بتنی به زمان زیادی برای گیرش و کسب مقاومت نیاز دارند و دارای وزن مرده بسیار بالایی هستند. در مقابل، LSF به دلیل سبکی، اجرای فونداسیون را تسهیل کرده و مراحل ساخت را به شدت کوتاه می‌کند.

2. در مقایسه با سازه‌های فولادی گرم نوردیده (Hot-Rolled Steel): سازه‌های گرم نوردیده (مانند تیرآهن‌های I شکل) معمولاً برای سازه‌های بلندمرتبه و سنگین استفاده می‌شوند. مقاطع LSF بسیار سبک‌تر هستند، نیاز به جوشکاری کمتری در محل دارند و دقت ابعادی آن‌ها به دلیل تولید در کارخانه بسیار بالاتر است.

اهمیت و کاربرد در دنیای امروز

در دنیایی که توسعه زیرساخت‌ها و اسکان سریع جمعیت از اولویت‌هاست، سرعت اجرا، قابلیت اطمینان سازه‌ای، و پایداری محیط زیستی از اهمیت حیاتی برخوردارند. LSF به عنوان یک سیستم خشک (Dry Construction) و با قابلیت پیش‌ساختگی بالا، پاسخی ایده‌آل به این الزامات جهانی است. این سیستم نه تنها سریع‌تر ساخته می‌شود، بلکه مدیریت پسماند کمتری در محل پروژه تولید می‌کند و امکان بازیافت کامل فولاد مصرفی را در پایان عمر مفید ساختمان فراهم می‌آورد.

---

بخش اول: شناخت سازه‌های LSF

سیستم LSF یک ساختار سه‌بعدی متشکل از اعضای باربر و غیرباربر است که با استفاده از اتصالات پیچ و مهره‌ای به یکدیگر متصل می‌شوند. شناخت دقیق اجزای تشکیل‌دهنده این سیستم برای طراحی و اجرای صحیح آن ضروری است.

اجزای اصلی سیستم LSF

سیستم LSF عمدتاً از اجزای پیش‌ساخته فولادی تشکیل شده است که همگی با فرآیند نورد سرد شکل داده می‌شوند.

تیرها و ستون‌ها (استادها و رانرها)

اعضای اصلی قاب‌بندی سازه‌ای LSF عبارتند از:

• استادها (Studs): این اعضا نقش ستون‌های عمودی را در دیوارهای سازه‌ای و غیرسازه‌ای ایفا می‌کنند و نیروهای فشاری و برشی را تحمل می‌کنند.

• رانرها (Runners/Tracks): این اعضا به صورت افقی در بالا و پایین استادها قرار گرفته و وظیفه انتقال بار از سقف و طبقات فوقانی به دیوارهای جانبی و نهایتاً به فونداسیون را دارند.

تولید و مقاطع:
این اجزا معمولاً از ورق‌های فولادی گالوانیزه با مقطع C شکل (برای استادها) و U شکل (برای رانرها) تولید می‌شوند. برای افزایش سختی خمشی و پیچشی، معمولاً لبه‌های این مقاطع به سمت داخل خم می‌شوند که به آن‌ها "لبه‌های تقویت شده" (Lip/Flange) گفته می‌شود.

نقش سوراخ‌ها (Service Holes):
در طراحی LSF، سوراخ‌هایی برای عبور تأسیسات مکانیکی و الکتریکی در نظر گرفته می‌شود. محل و ابعاد این سوراخ‌ها باید بر اساس محاسبات دقیق تنش و لنگر در محل سوراخ کنترل شود تا سختی و ظرفیت باربری اعضا کاهش نیابد.

[ \text{تنش ماکزیمم حول سوراخ} \le \sigma_{\text{مجاز}} ]

مهارکننده‌ها (Bracing)

یکی از چالش‌های اصلی در سازه‌های CFS، شکل‌پذیری و مقاومت کم آن‌ها در برابر بارهای جانبی (باد و زلزله) در حالت مقطع باز است. برای تضمین رفتار مناسب سازه در برابر بارهای جانبی و جلوگیری از کمانش موضعی، استفاده از مهارکننده‌ها حیاتی است:

1. مهارکننده‌های قطری (Diagonal Bracing): این مهارها به صورت ضربدری بین استادها قرار گرفته و عمدتاً برای انتقال بارهای برشی به کار می‌روند. می‌توانند به صورت سیمی یا با استفاده از مقاطع فولادی نازک باشند.

2. مهارکننده‌های برشی (Shear Walls): در دیوارهای LSF، استفاده از پوشش‌های خاص (مانند OSB، گچ‌برگ‌های تقویت‌شده یا ساندویچ پانل‌های ساختمانی) که با میخ‌ها و پیچ‌های مخصوص به فریم متصل می‌شوند، نقش دیوار برشی را ایفا کرده و سختی جانبی مورد نیاز را فراهم می‌کنند.

پوشش‌ها و ساندویچ پانل‌ها

در سیستم LSF، دیوارها اغلب چند لایه هستند:

• لایه خارجی و داخلی: صفحات پوششی (مانند سیمان الیافی، گچ‌برگ مقاوم در برابر رطوبت یا آتش) که علاوه بر نما و عایق‌کاری، در بسیاری از موارد به عنوان بخشی از سیستم باربر جانبی عمل می‌کنند (Shear Diaphragm).

• عایق: فضای خالی بین قاب‌های فولادی با مواد عایق مانند پشم سنگ، پشم شیشه یا فوم پلی‌استایرن پر می‌شود تا الزامات آکوستیک و حرارتی تأمین گردد.

• ساندویچ پانل‌ها: در برخی پروژه‌ها، از ساندویچ پانل‌های آماده (که هسته عایق بین دو لایه ورق فولادی دارند) به عنوان اجزای دیواری و پوششی استفاده می‌شود که سرعت نصب را به شدت افزایش می‌دهد.

فرآیند تولید: نورد سرد (Cold-Formed Steel - CFS)

تولید مقاطع LSF از طریق فرآیند نورد سرد انجام می‌گیرد که تفاوت‌های بنیادین با تولید فولاد گرم نوردیده ایجاد می‌کند.

در فرآیند نورد سرد، ورق‌های فولادی (معمولاً با ضخامت کمتر از ۶ میلی‌متر) از میان غلتک‌هایی با فشار بالا عبور داده می‌شوند تا به شکل مقاطع C، U یا سایر اشکال مورد نظر درآیند. این فرآیند در دمای محیط یا نزدیک به آن انجام می‌شود.

مزایای نورد سرد در مقایسه با نورد گرم:

1. افزایش استحکام تسلیم: فرآیند سرد شدن پس از تغییر شکل پلاستیک باعث افزایش تنش تسلیم (Yield Strength) فولاد می‌شود. این پدیده به مهندسان اجازه می‌دهد با استفاده از فولاد نازک‌تر، به همان مقاومت دست یابند (خاصیت تصلب سختی کار سرد - Strain Hardening).

2. دقت ابعادی بالا: چون عملیات در دمای محیط انجام می‌شود، تغییر ابعاد ناشی از انبساط و انقباض حرارتی وجود ندارد، که منجر به تلرانس‌های ابعادی بسیار دقیق در قطعات می‌شود.

3. بهره‌وری ماده اولیه: ضایعات در این روش به حداقل می‌رسد و امکان طراحی مقاطع با پیچیدگی‌های هندسی خاص برای بهینه‌سازی نسبت مقاومت به وزن وجود دارد.

---

بخش دوم: مزایای کلیدی سازه‌های LSF

سیستم LSF به دلیل ماهیت خود به عنوان یک سیستم مهندسی شده و خشک، مزایای متعددی را نسبت به روش‌های سنتی ارائه می‌دهد که آن را به یک انتخاب جذاب برای سازندگان تبدیل کرده است.

سرعت ساخت بالا

مهم‌ترین مزیت LSF، سرعت اجرای پروژه است.

• پیش‌ساختگی کامل: تمامی اجزای سازه‌ای (استادها، رانرها، عناصر سقف و کف) در کارخانه با استفاده از دستگاه‌های CNC برش‌کاری، سوراخ‌کاری و علامت‌گذاری می‌شوند.

• مونتاژ خشک: در محل پروژه، اجزا صرفاً با استفاده از پیچ و مهره به یکدیگر متصل می‌شوند. این امر وابستگی به شرایط جوی (مانند بتن‌ریزی در هوای بسیار سرد یا گرم) را حذف کرده و امکان اجرای همزمان چندین مرحله (مانند اجرای سازه و نصب تأسیسات در طبقات پایین‌تر) را فراهم می‌آورد.

وزن کم

فولاد سرد نوردیده نسبت به بتن یا فولاد گرم نوردیده، وزن بسیار سبکی دارد. وزن مرده سازه LSF معمولاً یک‌چهارم تا یک‌پنجم سازه‌های بتنی مشابه است.

تأثیرات کاهش وزن:

• کاهش ابعاد فونداسیون: بار کمتری به زمین منتقل می‌شود، که منجر به کاهش عمق حفاری، حجم بتن مصرفی و در نتیجه کاهش هزینه‌های عملیات خاکی و فونداسیون می‌گردد.

• صرفه‌جویی در حمل و نقل: وزن کمتر قطعات، هزینه‌های حمل و نقل به سایت پروژه را کاهش می‌دهد.

ایمنی و مقاومت در برابر زلزله

در مناطق لرزه‌خیز، وزن کم سازه یک مزیت حیاتی محسوب می‌شود.

• نیروی لرزه‌ای کمتر: نیروی برشی وارد بر سازه در اثر زلزله تابعی مستقیم از جرم سازه است. با کاهش جرم، نیروی لرزه‌ای وارده کاهش می‌یابد: [ F_{\text{زلزله}} = M \cdot A ] که در آن $M$ جرم سازه و $A$ شتاب زمین است. کاهش $M$ به طور مستقیم باعث کاهش نیروهای برشی و خمشی در اعضا می‌شود.

• انعطاف‌پذیری مناسب: سیستم LSF با اتصالات پیچی خود، رفتار نسبتاً انعطاف‌پذیری از خود نشان می‌دهد و می‌تواند تغییر شکل‌های بزرگ‌تری را پیش از شکست تحمل کند.

پایداری و دوام (Durability)

فولاد مورد استفاده در LSF معمولاً از نوع گالوانیزه است، که پوششی از روی (Zinc) بر روی سطح فولاد فراهم می‌کند.

• مقاومت در برابر خوردگی: پوشش گالوانیزه از تماس مستقیم فولاد با رطوبت و عوامل خورنده جلوگیری می‌کند. استانداردها نیازمند حداقل ضخامت پوشش گالوانیزاسیون (معمولاً (180 \text{g/m}^2) یا (Z180)) برای مقاطع سازه‌ای هستند.

• مقاومت در برابر آفات: برخلاف چوب، فولاد تحت تأثیر پوسیدگی، قارچ یا حمله موریانه و حشرات قرار نمی‌گیرد و عمر مفید سازه به شدت افزایش می‌یابد.

عایق‌بندی حرارتی و صوتی

در حالت خالی، قاب‌های فولادی به دلیل خاصیت رسانایی حرارتی بالای فولاد، می‌توانند نقاط ضعف حرارتی ایجاد کنند (Thermal Bridging). اما در سیستم‌های مدرن LSF، این مشکل با روش‌های زیر مدیریت می‌شود:

• استفاده از عایق حجمی: پر کردن فضای خالی دیوارهای قاب‌بندی با مواد عایق با ضریب انتقال حرارت پایین (مانند پشم سنگ یا فوم‌های پلی‌یورتان) باعث بهبود چشمگیر عملکرد حرارتی کل دیوار می‌شود.

• پل حرارتی (Thermal Breaks): استفاده از نوارهای عایق پلیمری (مانند پلی‌اتیلن با چگالی بالا) بین قاب فولادی و لایه‌های بیرونی، برای شکستن مسیر هدایت حرارت از داخل به خارج.

دقت ابعادی بالا

تولید در محیط کنترل شده کارخانه با استفاده از تجهیزات نورد سرد دقیق، منجر به تلرانس‌های بسیار کم در ابعاد مقاطع می‌شود. این دقت تضمین می‌کند که قطعات در محل پروژه کاملاً هم‌اندازه بوده و مونتاژ بدون نیاز به اصلاحات و برش‌های اضافی (که در سازه‌های بتنی یا حتی فولادی سنتی رایج است) انجام گیرد. این امر به کاهش ضایعات و بهبود کیفیت نهایی کار کمک می‌کند.

---

بخش سوم: چالش‌ها و معایب

با وجود مزایای فراوان، سیستم LSF مانند هر سیستم ساختمانی دیگری دارای محدودیت‌ها و چالش‌هایی است که باید در طراحی و اجرا مد نظر قرار گیرند.

نیاز به نیروی کار ماهر و آموزش تخصصی

سیستم LSF یک سیستم "پیچ و مهره‌ای" مهندسی‌شده است که نیازمند دقت در نصب است.

• تغییر ذهنیت اجرایی: پیمانکاران و کارگران سنتی که به جوشکاری، آرماتوربندی یا قالب‌بندی عادت دارند، برای کار با اتصالات پیچی پیچیده و رعایت جزئیات هندسی LSF نیاز به آموزش تخصصی دارند.

• کنترل کیفیت نصب: کیفیت نهایی سازه به شدت وابسته به دقت تیم اجرایی در اجرای مهاربندی‌ها و اتصالات است.

حفاظت در برابر خوردگی و نقاط حساس

اگرچه فولاد گالوانیزه مقاوم است، اما نقاطی وجود دارند که حفاظت آن‌ها حساس‌تر است:

• نقاط برش خورده: در محل سوراخ‌کاری‌ها و برش‌ها در کارخانه، پوشش گالوانیزه از بین می‌رود. اگرچه در سیستم‌های استاندارد، این نقاط معمولاً با پوشش‌های محافظ (مانند رنگ‌های اپوکسی غنی از روی) پس از نصب پوشش داده می‌شوند، اما رعایت نشدن این مرحله می‌تواند ریسک خوردگی موضعی را افزایش دهد.

• تماس مستقیم با مصالح قلیایی: در صورت تماس مستقیم فولاد با ملات‌های سیمانی مرطوب یا خاک، خوردگی تسریع می‌شود. اجرای صحیح لایه جداساز (مانند لایه‌های پلیمری یا پوشش‌های مناسب) بین فولاد و بتن فونداسیون ضروری است.

ایمنی در برابر آتش (Fire Safety)

فولاد در دماهای بالا استحکام خود را از دست می‌دهد. در صورت بروز آتش‌سوزی طولانی‌مدت، اعضای LSF (که مقاطع نازکی دارند) سریع‌تر از اعضای سازه‌های سنگین گرم نوردیده دچار افت ظرفیت می‌شوند.

• راه‌حل: دستیابی به زمان مقاومت در برابر آتش (R-Value) مورد نیاز (مانند R30 یا R60) مستلزم استفاده از پوشش‌های غیرقابل اشتعال و آلی است. رایج‌ترین پوشش‌ها عبارتند از:

  • استفاده از حداقل دو لایه گچ‌برگ سیمانی (Cement Board) یا گچ‌برگ‌های مخصوص ضدحریق.

  • استفاده از اسپری‌های پاششی عایق حرارتی معدنی.

هدایت حرارتی (Thermal Bridging)

همان‌طور که اشاره شد، فولاد رسانای بسیار خوبی است. اگر این هدایت از طریق قاب‌های سازه‌ای مستقیماً به پوسته خارجی ساختمان منتقل شود، اتلاف انرژی حرارتی به شکل پل حرارتی رخ می‌دهد.

• مدیریت: اجرای دقیق پل‌های حرارتی (Thermal Breaks) در تمام نقاطی که قاب فولادی با پوسته خارجی در تماس است، امری اجتناب‌ناپذیر است. نادیده گرفتن این موضوع، هزینه انرژی ساختمان را در بلندمدت افزایش می‌دهد.

---

بخش چهارم: کاربردها و مقایسه با سایر سیستم‌ها

سیستم LSF انعطاف‌پذیری بالایی در کاربرد دارد و می‌تواند پاسخگوی نیازهای متنوعی در صنعت ساخت و ساز باشد.

کاربردهای رایج سازه‌های LSF

به دلیل ماهیت سبک و سرعت اجرای بالا، LSF در پروژه‌های زیر بسیار موفق عمل کرده است:

1. ساختمان‌های ویلایی و مسکونی کم‌طبقه: بهترین کارایی خود را در ساختمان‌های ۱ تا ۴ طبقه نشان می‌دهد.

2. اضافه بنا (Addition) و بازسازی: وزن کم LSF اجازه می‌دهد تا بدون نیاز به تقویت اساسی فونداسیون موجود، طبقات جدیدی به ساختمان‌های قدیمی اضافه شود.

3. ساختمان‌های تجاری سبک: مانند فروشگاه‌ها، دفاتر اداری کوچک، و کلینیک‌های موقت که نیازمند استقرار سریع هستند.

4. ساختمان‌های پیش‌ساخته مدولار: LSF زیربنای بسیار خوبی برای ساخت واحدهای پیش‌ساخته در کارخانه و مونتاژ سریع در سایت فراهم می‌کند.

مقایسه با LWF (Light Wood Frame)

LWF یا ساختار چوبی سبک، رقیب اصلی LSF در ساخت و سازهای سبک است.

ویژگیسازه‌های LSF (فولادی سبک)سازه‌های LWF (چوبی سبک)مقاومت در برابر رطوبتعالی (فولاد ضد رطوبت)متوسط (آسیب‌پذیر در برابر پوسیدگی)مقاومت در برابر آتشنیاز به پوشش محافظبهتر از فولاد بدون پوشش، اما همچنان در معرض خطردوام و عمر مفیدبسیار طولانی (بدون حمله آفات)متوسط (وابسته به نگهداری و ضدعفونی چوب)یکنواختی مواد۱۰۰٪ یکنواخت و مهندسی شدهمتغیر بر اساس کیفیت چوبسرعت اجرابسیار بالا (به دلیل پیش‌ساختگی دقیق)بالا

مقایسه با سازه‌های بتنی (RC Structures)

ویژگیسازه‌های LSFسازه‌های بتنی مسلح (RC)زمان اجرابسیار سریع (مونتاژ خشک)کند (نیاز به قالب‌بندی، بتن‌ریزی و عمل آوری)وزن سازهبسیار سبکسنگینپیچیدگی فونداسیونساده و کم‌هزینهپیچیده و پرهزینه (برای بارهای سنگین)پایداری لرزه‌ایعالی (به دلیل جرم کم)مناسب (در صورت طراحی دقیق)انعطاف‌پذیری طراحی مجددبالا (امکان تغییرات آسان‌تر)پایین (تغییر سازه بتنی دشوار است)

---

نتیجه‌گیری

سازه‌های فولادی سبک (LSF) نماینده نسل جدیدی از تفکر در ساخت و ساز هستند که کارایی مهندسی را با نیازهای سرعت و پایداری ترکیب می‌کنند. سیستم LSF با اتکا بر دقت تولید در کارخانه، کاهش قابل توجه بار مرده ساختمان و امکان اجرای سریع و خشک در محل، توانسته است فاصله خود را با روش‌های سنتی افزایش دهد.

در حالی که چالش‌هایی نظیر حفاظت در برابر آتش و مدیریت پل‌های حرارتی وجود دارند، تکنیک‌های مدرن طراحی و استفاده از مصالح پوششی پیشرفته، این معایب را به فرصت‌هایی برای بهبود مستمر تبدیل کرده‌اند.

نگاهی به آینده:

با توجه به افزایش محدودیت‌های زیست‌محیطی و نیاز جهانی به مسکن سریع و مقرون به صرفه، پتانسیل توسعه سیستم LSF در سطح بین‌المللی و به ویژه در ایران، بسیار بالاست. سرمایه‌گذاری در آموزش نیروی کار ماهر و توسعه استانداردهای بومی برای این سیستم، کلید تسریع پذیرش LSF به عنوان یک راه‌حل پایدار، با کیفیت و سریع برای ساخت و ساز مدرن خواهد بود. LSF دیگر یک فناوری نوظهور نیست؛ بلکه یک ضرورت مهندسی برای آینده شهرسازی محسوب می‌شود.
