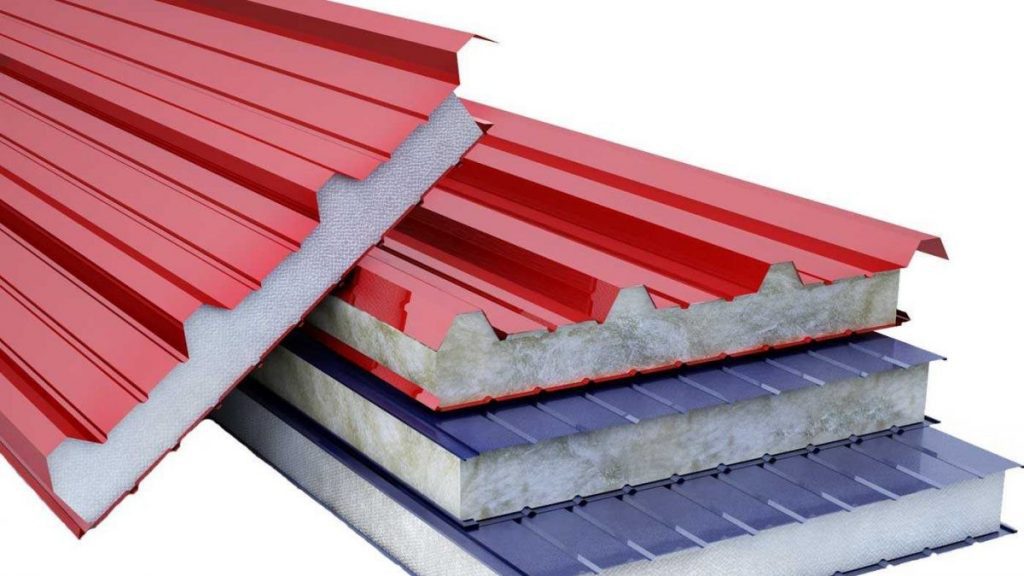

پنل‌های ساندویچی: راه‌حل هوشمند برای عایق‌کاری و پوشش ساختمان

انقلابی در مصالح ساختمانی

پنل‌های ساندویچی که به نام ساندویچ پانل (Sandwich Panel) نیز شناخته می‌شوند، یکی از انقلابی‌ترین و کارآمدترین مصالح در صنعت ساخت و ساز مدرن به شمار می‌آیند. این محصولات در پاسخ به نیاز روزافزون به سازه‌هایی با بهره‌وری انرژی بالا، اجرای سریع و دوام طولانی مدت توسعه یافته‌اند. ساختار لایه‌ای آن‌ها، یک ترکیب بهینه از استحکام مکانیکی، محافظت محیطی و خواص عایق‌بندی حرارتی و صوتی را فراهم می‌آورد.

استفاده از ساندویچ پانل‌ها به ویژه در پروژه‌هایی که نیازمند عایق‌بندی قوی در برابر تغییرات شدید دمایی، رطوبت و آلودگی صوتی هستند (مانند سردخانه‌ها، اتاق‌های تمیز و سوله‌های صنعتی)، مزایای اقتصادی و فنی چشمگیری به همراه دارد.

ساختار و اجزای اصلی پنل‌های ساندویچی

هر پنل ساندویچی اساساً یک "سیستم کامپوزیت" مهندسی شده است که از سه بخش مجزا تشکیل شده است که هر یک نقش حیاتی در عملکرد کلی پنل ایفا می‌کنند:

۱. پوسته‌ها (Skins)

پوسته‌ها لایه‌های بیرونی پنل هستند که وظیفه اصلی آن‌ها محافظت از هسته عایقی در برابر عوامل محیطی، بارگذاری‌های خارجی (مانند باد و برف) و تحمل تنش‌های برشی و فشاری در طول عمر سازه است. کیفیت و جنس پوسته، مقاومت شیمیایی و زیبایی ظاهری پنل را تعیین می‌کند.

الف) مواد رایج برای پوسته‌ها:

• ورق گالوانیزه (Galvanized Steel):

  • مزیت: اقتصادی‌ترین گزینه، دارای مقاومت خوب در برابر خوردگی اولیه به دلیل پوشش روی.

  • کاربرد: ساختمان‌های عمومی، انبارها و سازه‌هایی با نیازهای متوسط به مقاومت محیطی.

• آلومینیوم (Aluminum):

  • مزیت: وزن بسیار سبک‌تر نسبت به فولاد، مقاومت عالی در برابر خوردگی (به ویژه در محیط‌های ساحلی یا مرطوب) و قابلیت بازیافت بالا.

  • کاربرد: مناطقی با نگرانی بابت وزن سازه و نیاز به دوام طولانی مدت در برابر عوامل جوی.

• فولاد ضد زنگ (Stainless Steel - استنلس استیل):

  • مزیت: بالاترین سطح مقاومت در برابر خوردگی، مواد شیمیایی، و سهولت در رعایت استانداردهای بهداشتی.

  • کاربرد: صنایع غذایی، دارویی، اتاق‌های تمیز (Clean Rooms) و محیط‌های بسیار خورنده.

• پوشش‌های رنگی (Coatings):

  • پوسته‌ها معمولاً با پوشش‌های محافظ مانند پلی استر (Polyester)، سوپر دولوکس (Super Duralar) یا PVDF پوشانده می‌شوند تا علاوه بر زیبایی، مقاومت بیشتری در برابر اشعه UV خورشید و عوامل جوی کسب کنند.

۲. هسته (Core Material)

هسته، ماده‌ای است که در فضای بین دو پوسته قرار گرفته و مهم‌ترین وظیفه یعنی عایق‌بندی حرارتی و صوتی را بر عهده دارد. خواص هسته مستقیماً بر ضریب انتقال حرارت (U-Value) پنل تأثیر می‌گذارد.

ب) مواد اصلی هسته عایقی:

1. پلی یورتان (Polyurethane - PUR):

   • ویژگی‌ها: این فوم‌های سلول بسته، دارای ساختاری هستند که به طور مؤثر جریان هوا را مسدود می‌کند. ضریب هدایت حرارتی ($\lambda$) بسیار پایینی دارند (حدود (0.020) تا (0.024) وات بر متر کلوین).

   • نکته: در دماهای بالا و در صورت تماس با شعله مستقیم، می‌تواند دود بیشتری نسبت به PIR تولید کند.

2. پلی ایزوسیانورات (Polyisocyanurate - PIR):

   • ویژگی‌ها: مشتقی از PUR، اما با ساختار مولکولی متراکم‌تر که مقاومت حرارتی و مقاومت در برابر آتش (Fire Resistance) بهتری ارائه می‌دهد. ضریب انتقال حرارت آن اندکی بهتر از PUR است.

   • مزیت کلیدی: به دلیل پایداری بالاتر در برابر حرارت، در هنگام سوختن دچار کربنیزاسیون می‌شود و به عنوان یک لایه محافظ عمل می‌کند و از انتشار شعله جلوگیری می‌نماید.

3. پشم سنگ (Mineral Wool / Rock Wool):

   • ویژگی‌ها: این عایق از ذوب سنگ‌های بازالتی و تبدیل آن‌ها به الیاف معدنی ساخته می‌شود. چگالی آن معمولاً از (100) تا (150) کیلوگرم بر متر مکعب است.

   • مزیت اصلی: مقاومت فوق‌العاده در برابر آتش (Non-combustible). پشم سنگ می‌تواند دمای بالای (1000^\circ\text{C}) را تحمل کند، که آن را برای پروژه‌هایی با ریسک حریق بالا ایده‌آل می‌سازد.

4. پلی استایرن انبساطی (Expanded Polystyrene - EPS):

   • ویژگی‌ها: سبک‌ترین و معمولاً اقتصادی‌ترین گزینه. ساختار سلول بسته آن عایق حرارتی مناسبی فراهم می‌کند (ضریب هدایت حرارتی حدود (0.035) تا (0.040) وات بر متر کلوین).

   • محدودیت: مقاومت کمتری در برابر حرارت مستقیم و حلال‌های شیمیایی دارد و نقطه ذوب پایین‌تری نسبت به PUR/PIR دارد.

۳. چسب و اتصال (Adhesive & Bonding)

بین هسته و پوسته‌ها، یک لایه چسب قوی (معمولاً چسب‌های دوقلو پلی یورتانی) اعمال می‌شود که تحت فشار و حرارت در فرآیند تولید، پیوند شیمیایی و مکانیکی محکمی ایجاد می‌کند. این اتصال باید در برابر تنش‌های برشی ناشی از تغییرات دما و بارهای محیطی مقاوم باشد تا از جداشدگی لایه‌ها (Delamination) جلوگیری شود.

مزایای کلیدی و عملکردی پنل‌های ساندویچی

استفاده از ساندویچ پانل‌ها مزایای متعددی را در مقایسه با روش‌های ساخت و ساز سنتی (مانند آجر، بلوک و عایق‌کاری خارجی) فراهم می‌آورد:

۱. بهره‌وری انرژی و عایق‌بندی حرارتی

ساندویچ پانل‌ها به دلیل ساختار یکپارچه و استفاده از هسته‌های با ضریب هدایت حرارتی بسیار پایین، عملکرد حرارتی برتر دارند.

محاسبه مقاومت حرارتی (R-Value):
مقاومت حرارتی کل (R) یک سیستم لایه‌ای به صورت جمع مقاومت‌های حرارتی هر لایه محاسبه می‌شود. برای یک پنل کامپوزیت، فرمول کلی عبارت است از:

[ R_{\text{total}} = R_{\text{skin1}} + R_{\text{core}} + R_{\text{skin2}} ]

که در آن (R = \frac{d}{\lambda})، (d) ضخامت لایه و (\lambda) ضریب هدایت حرارتی ماده است.

با افزایش ضخامت هسته (مثلاً تا (150) میلی‌متر یا بیشتر)، می‌توان به مقادیر R بسیار بالا دست یافت که منجر به کاهش قابل توجه نیاز به انرژی برای گرمایش و سرمایش ساختمان می‌شود.

۲. سرعت و سهولت نصب

به دلیل تولید قطعات در کارخانه با تلرانس‌های بسیار دقیق و ابعاد بزرگ (اغلب تا طول بیش از (12) متر)، زمان اجرای پروژه به شدت کاهش می‌یابد.

• کاهش عملیات: با نصب پنل‌ها، همزمان دیوارچینی، عایق‌کاری و نازک‌کاری نما انجام می‌شود.

• عملیات سبک: وزن کم پنل‌ها نیاز به تجهیزات سنگین لیفتراک را در ارتفاعات کاهش می‌دهد و نصب را سریع‌تر می‌سازد.

۳. دوام و مقاومت محیطی

پوسته‌های فلزی محافظ، پنل را در برابر عوامل زیر مقاوم می‌سازند:

• مقاومت در برابر رطوبت: هسته‌های سلول بسته (PUR/PIR/EPS) نفوذپذیری آب بسیار کمی دارند.

• مقاومت در برابر عوامل بیولوژیکی: این مصالح در برابر رشد قارچ و کپک مقاوم هستند.

• طول عمر بالا: در صورت انتخاب متریال پوسته مناسب (مانند استنلس استیل یا آلومینیوم)، عمر مفید سازه به بیش از (30) سال افزایش می‌یابد.

۴. ملاحظات ایمنی در برابر آتش

در حالی که پنل‌های PUR/PIR در صورت سوختن، محصولات احتراق تولید می‌کنند، هسته پشم سنگ به دلیل خاصیت ذاتی غیرقابل اشتعال بودن، ایمنی بسیار بالایی را در برابر گسترش آتش‌سوزی فراهم می‌آورد. درجه‌بندی مقاومت در برابر آتش (Fire Rating) اغلب بر اساس نوع هسته و ضخامت آن تعیین می‌شود (مانند تحمل (60) دقیقه یا (120) دقیقه آتش‌سوزی).

دسته‌بندی پنل‌ها بر اساس کاربرد سازه‌ای

ساندویچ پانل‌ها بر اساس محل نصب و بارهای تحمیل شده طراحی و تولید می‌شوند:

۱. پنل‌های دیواری (Wall Panels)

این پنل‌ها برای پوشش دیوارهای محیطی سازه‌های افقی و عمودی طراحی شده‌اند.

• پروفیلینگ (Profiled Skin): برای افزایش مقاومت خمشی و جلوگیری از کمانش در طول‌های بلند، پوسته‌ها معمولاً دارای برجستگی‌های سینوسی یا ذوزنقه‌ای (موج‌دار) هستند.

• نوع نصب: می‌توانند به صورت افقی یا عمودی نصب شوند. اتصالات کناری معمولاً از نوع زبانه و کام (Tongue and Groove) یا اتصال اورلپ با درپوش (Cover Cap) طراحی می‌شوند تا نفوذ هوا و آب کاملاً مسدود شود.

۲. پنل‌های سقفی (Roof Panels)

سقف‌ها تحت بارهای سنگین‌تری نسبت به دیوارها قرار دارند، از جمله بارهای برف، بار زنده (تیم نگهداری) و نیروی مکش باد.

• تعداد پله (Ribs): پنل‌های سقفی معمولاً دارای تعداد پله‌های بیشتری (اغلب سه یا پنج پله طولی) برای افزایش سختی و فاصله مجاز تکیه‌گاه‌ها هستند.

• اتصال آب‌بندی: اتصالات آب‌بندی در پنل‌های سقفی حیاتی‌تر است. درزهای بین پنل‌ها معمولاً با استفاده از واشرهای مخصوص یا درزگیرهای پلی یورتانی کاملاً آب‌بندی می‌شوند تا از نفوذ آب باران اطمینان حاصل شود.

• شیب حداقل: برای اطمینان از تخلیه مناسب آب، نصب این پنل‌ها نیازمند حداقل شیب (2% \text{ تا } 3%) است.

کاربردهای گسترده پنل‌های ساندویچی در صنعت

به دلیل انعطاف‌پذیری طراحی و عملکرد چندوجهی، ساندویچ پانل‌ها در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرند:

• سوله‌ها و کارگاه‌های صنعتی سبک: پوشش سریع و مقرون به صرفه دیوارهای پیرامونی و سقف.

• ساختمان‌های اداری و تجاری (به ویژه هایپرمارکت‌ها): ایجاد نماهای مدرن و دستیابی به استانداردهای بالای مصرف انرژی.

• تأسیسات برودتی و سردخانه‌ها: استفاده از هسته‌های با ضخامت زیاد (مانند (160) تا (200) میلی‌متر PIR) برای حفظ دمای بسیار پایین با کمترین افت انرژی.

• صنایع غذایی و دارویی: استفاده از پنل‌های با هسته پشم سنگ برای رعایت سخت‌گیرانه‌ترین ضوابط بهداشتی و ایمنی آتش‌نشانی.

• ساختمان‌های موقت و پیش‌ساخته: ساخت کانکس‌ها، سایت‌های اداری موقت و کمپ‌های کارگری که نیاز به جمع‌آوری و بازچینی سریع دارند.

• پوشش کوره‌های صنعتی و دودکش‌ها: استفاده از پنل‌های با پوشش استیل و هسته‌های مقاوم به حرارت بالا (در مواردی که دمای عملیاتی هسته از (100^\circ\text{C}) تجاوز نکند).

نتیجه‌گیری: نگاهی به آینده ساخت و ساز پایدار

پنل‌های ساندویچی دیگر تنها یک مصالح پوششی نیستند، بلکه یک سیستم مهندسی شده پیشرفته برای مدیریت مصرف انرژی، سرعت اجرا و دوام بلندمدت ساختمان‌ها محسوب می‌شوند.

با توجه به فشارهای جهانی برای دستیابی به ساختمان‌های با انرژی نزدیک به صفر (NZEB) و افزایش آگاهی نسبت به پایداری، نقش این محصولات در آینده ساخت و ساز پررنگ‌تر خواهد شد. توسعه مواد هسته‌ای جدید (مانند فوم‌های وکیوم یا پنل‌های با عایق‌های با عملکرد فوق‌العاده) و بهینه‌سازی اتصالات برای کاهش پل‌های حرارتی، مسیر پیشرفت این صنعت را در دهه‌های آینده تعیین خواهد کرد. ساندویچ پانل‌ها راه‌حلی جامع برای تقاطع نیازهای معماری، مهندسی سازه و بهره‌وری انرژی ارائه می‌دهند.
