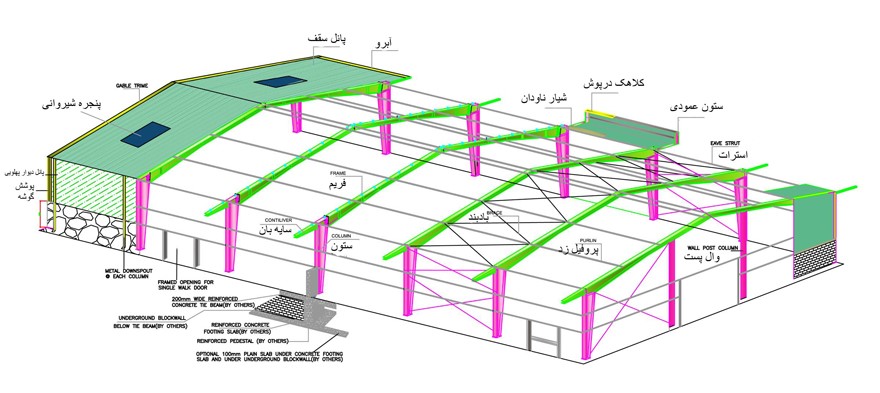

🏗️ نقشه سازه چیست؟ راهنمای کامل نقشه‌های سازه‌ای ساختمان
وقتی صحبت از ساخت یک ساختمان ایمن و مقاوم می‌شود، اولین چیزی که اهمیت پیدا می‌کند استحکام سازه است. همان‌طور که نقشه‌های معماری برای طراحی فضاهای داخلی و ظاهر ساختمان تهیه می‌شوند، نقشه‌های سازه‌ای نیز برای طراحی ستون‌ها، تیرها، فونداسیون، دیوار برشی و دیگر عناصر باربر ساختمان استفاده می‌شوند.
اما دقیقاً نقشه سازه چیست؟ چه اطلاعاتی را در بر دارد؟ چه تفاوتی با نقشه معماری دارد؟ و چه کسانی آن را تهیه می‌کنند؟ اگر به دنبال پاسخ کامل و کاربردی برای این پرسش‌ها هستید، در ادامه همراه ما باشید.
✅ تعریف نقشه سازه
🎯 هدف نقشه‌های سازه‌ای چیست؟
هدف اصلی نقشه‌های سازه‌ای عبارت است از:
📐 اجزای نقشه‌های سازه‌ای
1. نقشه فونداسیون (پی)
2. نقشه ستون‌ها
3. نقشه تیرریزی (سقف)
4. نقشه دیوار برشی و بادبندها
5. جزئیات اجرایی (دتایل‌ها)
🔄 تفاوت نقشه سازه با نقشه معماری
| ویژگی | نقشه معماری | نقشه سازه‌ای |
|---|---|---|
| تهیه‌کننده | معمار | مهندس عمران (محاسب) |
| تمرکز اصلی | فرم، فضا، زیبایی | ایمنی، مقاومت، سازگاری سازه‌ای |
| نوع اطلاعات | پلان، نما، برش | تیر، ستون، پی، سقف، آرماتور |
| هدف | طراحی فضا و نمای ساختمان | ساختار باربر و مقاوم‌سازی |
| نرم‌افزارهای متداول | AutoCAD, Revit, SketchUp | ETABS, SAFE, SAP2000, AutoCAD |
👷 چه کسی نقشه‌های سازه‌ای را طراحی می‌کند؟
نقشه‌های سازه‌ای باید توسط یک مهندس محاسب دارای پروانه اشتغال به کار عمران (پایه ۳ به بالا) تهیه شوند. این مهندس با استفاده از نرم‌افزارهای تحلیلی، بارهای وارد بر سازه را محاسبه کرده و نقشه‌هایی تهیه می‌کند که هم از نظر ایمنی، هم از نظر اقتصادی قابل قبول باشند.
🏢 انواع سازه‌هایی که نقشه دارند
بسته به نوع سازه، نقشه‌های سازه‌ای نیز متفاوت خواهند بود. برخی از انواع سازه‌ها:
| نوع سازه | توضیح مختصر |
|---|---|
| سازه بتنی | اسکلت با بتن آرمه، شامل تیر، ستون، دال |
| سازه فولادی | اسکلت فلزی با اتصال پیچی یا جوشی |
| سازه بنایی | دیوار باربر با مصالح سنتی مانند آجر |
| سازه چوبی یا سبک LSF | در پروژه‌های خاص و سبک مانند ویلاها |
💻 نرم‌افزارهای مورد استفاده در طراحی سازه
| نرم‌افزار | کاربرد اصلی |
|---|---|
| ETABS | تحلیل و طراحی سازه ساختمان |
| SAFE | طراحی فونداسیون و دال‌های بتنی |
| SAP2000 | تحلیل سازه‌ای عمومی و صنعتی |
| AutoCAD | ترسیم نقشه‌های اجرایی |
| Revit Structure | مدل‌سازی سازه به‌صورت BIM |
📑 نقشه سازه در فرآیند صدور جواز ساخت
برای دریافت جواز ساخت، علاوه بر نقشه معماری، نقشه سازه تایید شده توسط سازمان نظام مهندسی نیز الزامی است. این نقشه باید:
-
بر اساس نقشه معماری تایید شده طراحی شود
-
مطابق با مقررات ملی ساختمان (مبحث ۶، ۹ و ۱۰) باشد
-
توسط مهندس محاسب و ناظر عمران مهر و امضا شود
⚠️ اهمیت نقشه سازه‌ای در ایمنی ساختمان
در ساختمان‌سازی، نقشه سازه‌ای صرفاً یک نقشه فنی نیست؛ بلکه نقشه‌ای برای حفظ جان ساکنین در برابر خطرات طبیعی مانند زلزله و باد است. اگر طراحی سازه‌ای درست نباشد، حتی زیباترین ساختمان‌ها هم ممکن است فرو بریزند.
مثال واقعی:
در زلزله بم، بسیاری از ساختمان‌ها به دلیل عدم وجود سازه مناسب و نبود نقشه‌های اجرایی صحیح فرو ریختند.
🔚 نتیجه‌گیری: چرا نقشه سازه‌ای ضروری است؟
نقشه سازه‌ای پایه و اساس هر پروژه ساختمانی است. بدون آن:
-
نمی‌توان اسکلت ساختمان را اجرا کرد
-
مجوز ساخت صادر نمی‌شود
-
مقاومت و ایمنی سازه تضمین نمی‌شود
-
و خطرات جدی برای ساکنان ایجاد خواهد شد
تهیه نقشه سازه، تنها یک کار محاسباتی نیست، بلکه فرآیندی حساس و حیاتی است که نیازمند تجربه، تخصص و دقت بالا است. برای هر نوع ساخت‌وساز، از ویلا تا برج‌های بلندمرتبه، نقشه سازه‌ای یک الزام قانونی و فنی است.
💬 سوالات متداول
۱. آیا می‌توان بدون نقشه سازه، ساخت‌وساز کرد؟
خیر. ساخت بدون نقشه سازه‌ای تأیید شده، خلاف قانون است و موجب توقف پروژه توسط شهرداری یا نظام مهندسی می‌شود.
۲. هزینه طراحی نقشه سازه چقدر است؟
بسته به متراژ، نوع سازه (بتنی یا فلزی)، پیچیدگی پروژه و تعرفه نظام مهندسی متفاوت است.
۳. آیا می‌توان از نقشه سازه‌ای پروژه دیگر استفاده کرد؟
خیر. هر سازه باید بر اساس موقعیت جغرافیایی، بارگذاری و معماری خاص خود طراحی شود.
